Typ I

Wykonanie elementów preizolowanych:

Kanały preizolowane wykonane są z blachy ocynkowanej. Izolowane są wełna mineralną. Standardowa grubość izolacji to 80 mm. Istnieje jednak możliwość zastosowania innej wełny ze względu na różne parametry np. Współczynnik przewodzenia ciepła.

Systemy preizolowane - wymiary:

System kanałów i kształtek preizolowanych standardowo obejmuje swoim zakresem wszystkie elementy prostokątne do wymiaru 2000x2000 mm. Wykonanie elementów o większych wymiarach jest ustalane indywidualnie.

Konserwacja:

Konstrukcja kanału preizolowanego umożliwia czyszczenie mechaniczne oraz dezynfekcję.

Montaż:

Kanały montowane są przeważnie na dachach budynków, do ich podparcia używa się standardowych elementów stosowanych w ciągach wentylacyjnych.

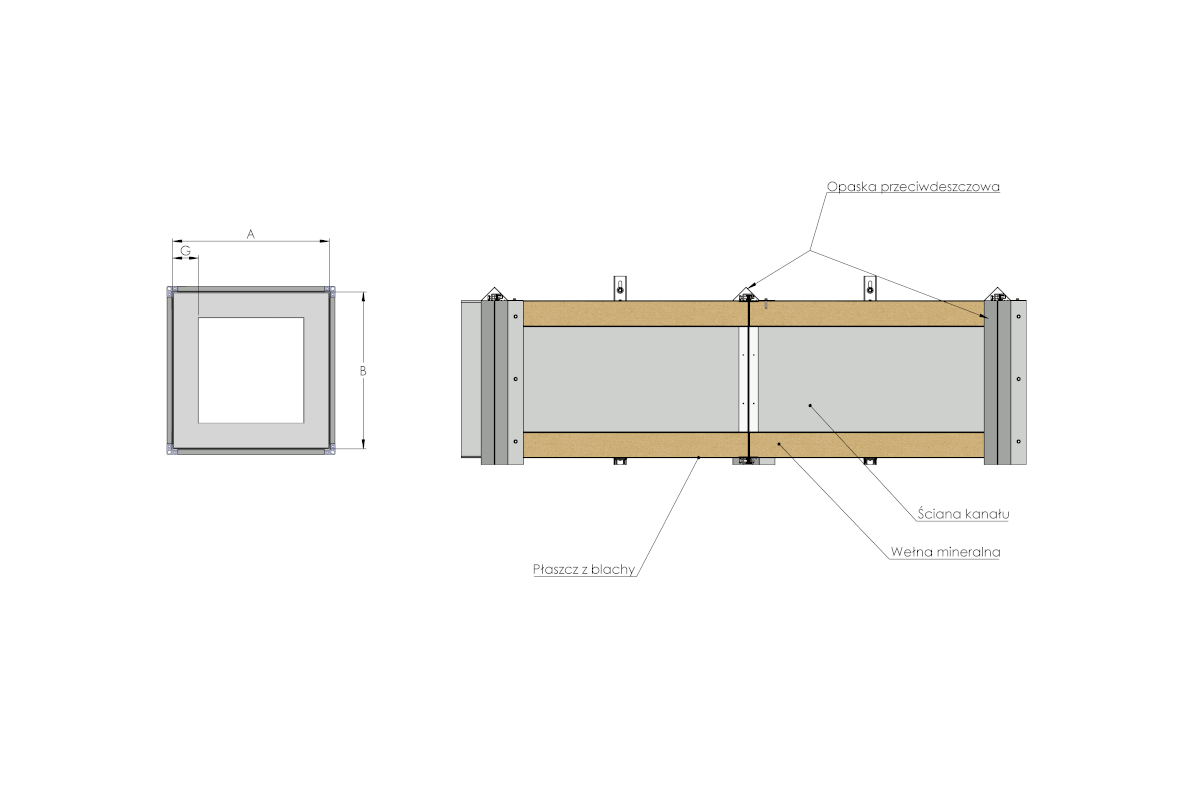

Na ramkę kanału wewnętrznego nakładany jest silikon, na ramkę zewnętrzną uszczelka. Następnie elementy są ze sobą składane i skręcane na zewnętrznej ramce za pomocą śrub i klipsów montażowych.

W celu zabezpieczenia kanałów przed wodą konieczne jest stosowanie opaski (OP-TYPI) na łączeniach kanałów.

Dla uzyskania dobrych parametrów szczelności, można dodatkowo nałożyć silikon na wewnętrznych połączeniach.

Podpory zaleca się montować w pobliżu środka kanału, co ograniczy jego odkształcenie.

Priorytetowym parametrem rozmieszczenia podpór jest ich obciążenie przez kanał.

Zobacz również: elementy preizolowane typ II

zapytaj o produkt Zamów online

Klasa szczelności: A

Standardowa grubość izolacji: 80 mm.

Klasa szczelnościWartości graniczne ciśnienia statycznego Pa
PodciśnienieNadciśnienie
400 Pa1000 Pa2000 Pa
A200 PaTYP I
TYP II
nie produkowanynie produkowany
B500 PaTYP IITYP IITYP II
C750 PaTYP IITYP IITYP II
