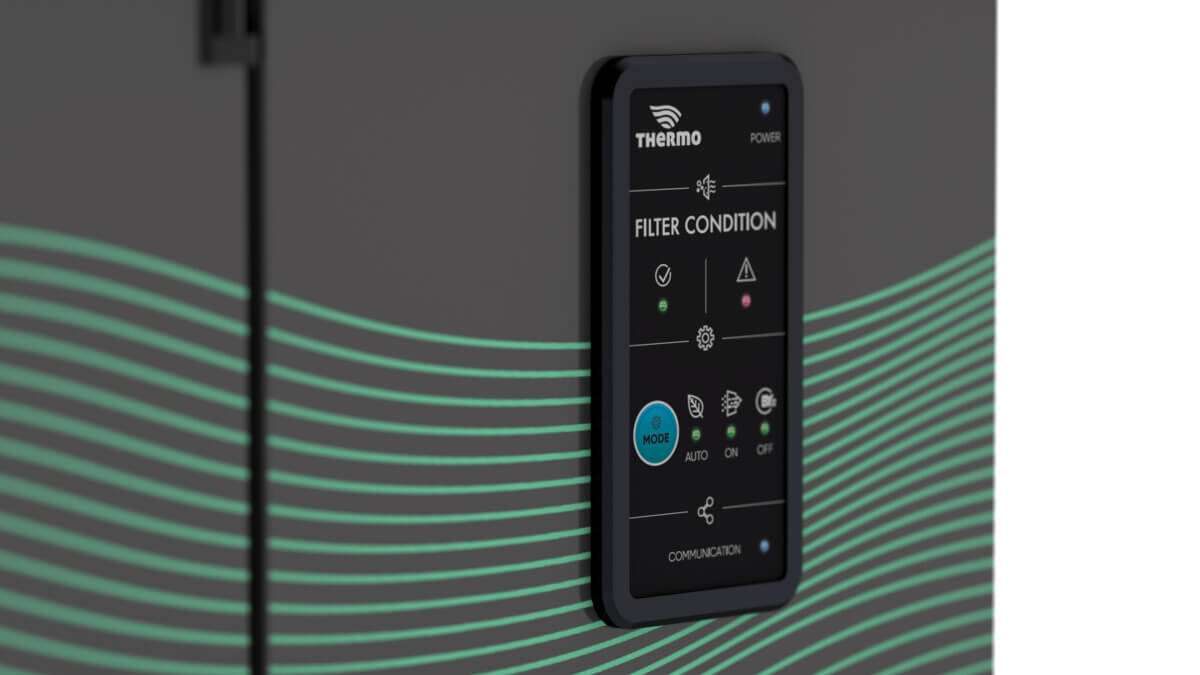

Panel sterowania MINI

Do czego służy?

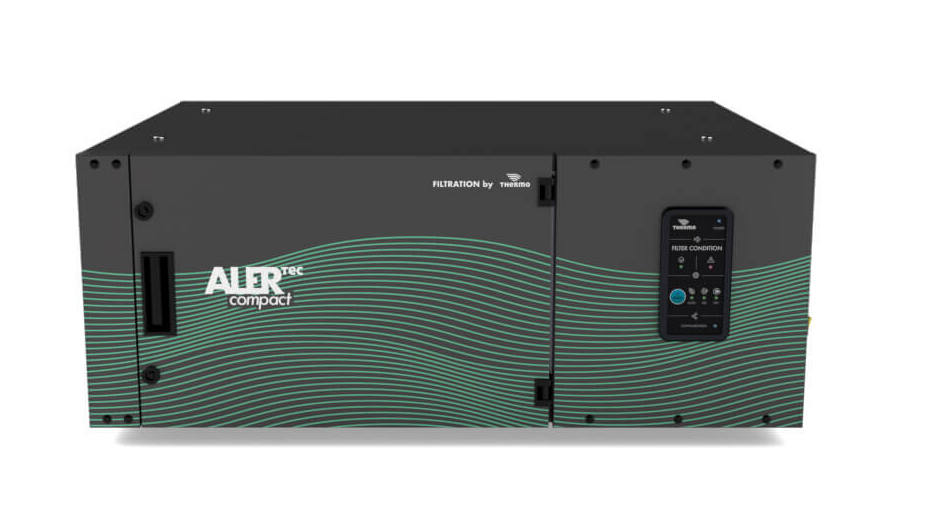

• Wybór trybu pracy, urządzenia filtracyjnego modułowego serii MODULE.
  Dzięki niemu możesz zdecydować, jak maszyna ma pracować (np. tryb intensywny, oszczędny itp.).
• Kontrola filtrów: Na panelu są specjalne diody, które sygnalizują kiedy filtr jest zużyty i wymaga wymiany na nowy czysty. Dzięki temu wiesz, że musisz go zmienić, zanim urządzenia przestanie działać prawidłowo.
• Łączność z innymi urządzeniami: Ten panel jest połączony z innym panelem w maszynie o nazwie FANtec. Dzięki temu możesz sterować maszyną z obu miejsc, co jest bardzo wygodne.

Dlaczego jest to ważne?

• Ułatwia sterowanie urządzeniem, nawet dla osób, które nie mają wiedzy technicznej
• Pomaga uniknąć problemów eksploatacyjnych poprzez wcześniejsze sygnalizowanie potrzeby wymiany filtra
• Daje większą swobodę w zarządzaniu systemem filtracji

Funkcje

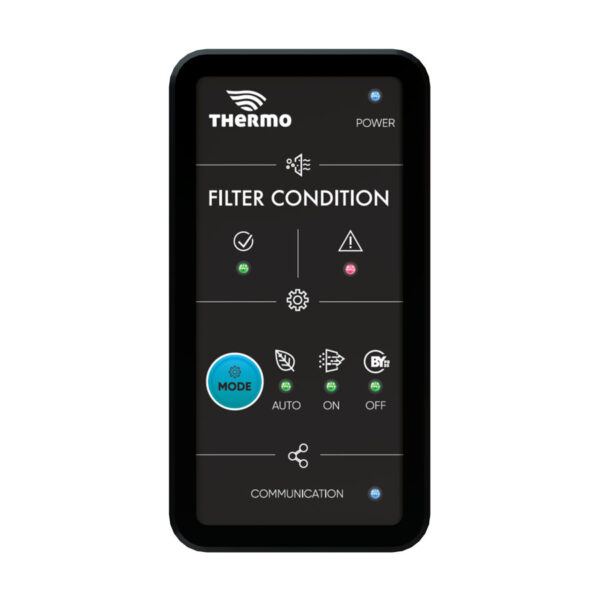

Na panelu sterującym wyświetlane są parametry pracy:

POWER – dioda pokazująca stan zasilania urządzenia. Jeśli dioda świeci się w kolorze niebieskim urządzenie jest poprawnie podłączone do zasilania. Brak świecenia diody oznacza brak poprawnego zasilania urządzenia.

OUTSIDE AIR QUALITY – stan zanieczyszczenia powietrza zewnętrznego przed filtracją.

• Ikona smutnej miny – jeśli dioda świeci w tym miejscu, oznacza to, że parametry powietrza zewnętrznego kwalifikują je do filtracji, powietrze zanieczyszczone o statusie BARDZO ZANIECZYSZCZONE.

• Ikona obojętnej miny – jeśli dioda świeci w tym miejscu, oznacza to, że parametry powierza zewnętrznego kwalifikują je do filtracji, powietrze zanieczyszczone o statusie LEKKO ZANIECZYSZCZONE.

• Ikona wesołej miny – jeśli dioda świeci w tym miejscu, oznacza to, że parametry powietrza zewnętrznego nie kwalifikują go do filtracji, powietrze jest czyste i posiada status CZYSTE.

MODE – przycisk wyboru trybu pracy.

• AUTO – tryb pracy. Jeśli dioda świeci w tym miejscu, oznacza to, że wentylator jest w automatycznym trybie pracy, wydajność wentylatora dostosowuje się automatycznie do swobodnego przepływu powietrza wywołanego przez podłączoną do niego centralę wentylacyjną.
• MANUAL – tryb pracy. Jeśli dioda świeci w tym miejscu, oznacza to, że wentylator jest w ręcznym trybie pracy, wydajność wentylatora zależy od ręcznej nastawy na 5 stopniowej skali FAN SPEED.

• OFF – tryb pracy. Jeśli dioda świeci się w tym miejscu, oznacza to, że wentylator nie pracuje.

FAN SPEED – przyciski + i – (regulacja możliwa jedynie w trybie MANUAL).

+ przycisk – przyciskanie powoduje zwiększanie prędkości wentylatora.

– przycisk – przyciskanie powoduje zmniejszanie prędkości obrotowej wentylatora.

COMMUNICATION – stan połączenia. Jeśli dioda świeci w tym miejscu, oznacza to, że urządzenie FANtec zostało podłączone do innego urządzenia serii THERMOtec i komunikacja pomiędzy nimi przebiega poprawnie.

ALARM – jeśli dioda świeci w tym miejscu, oznacza to, że urządzenia jest w stanie awarii lub stanu uniemożliwiającego dalszą jego pracę, urządzenie jest wyłączone.
