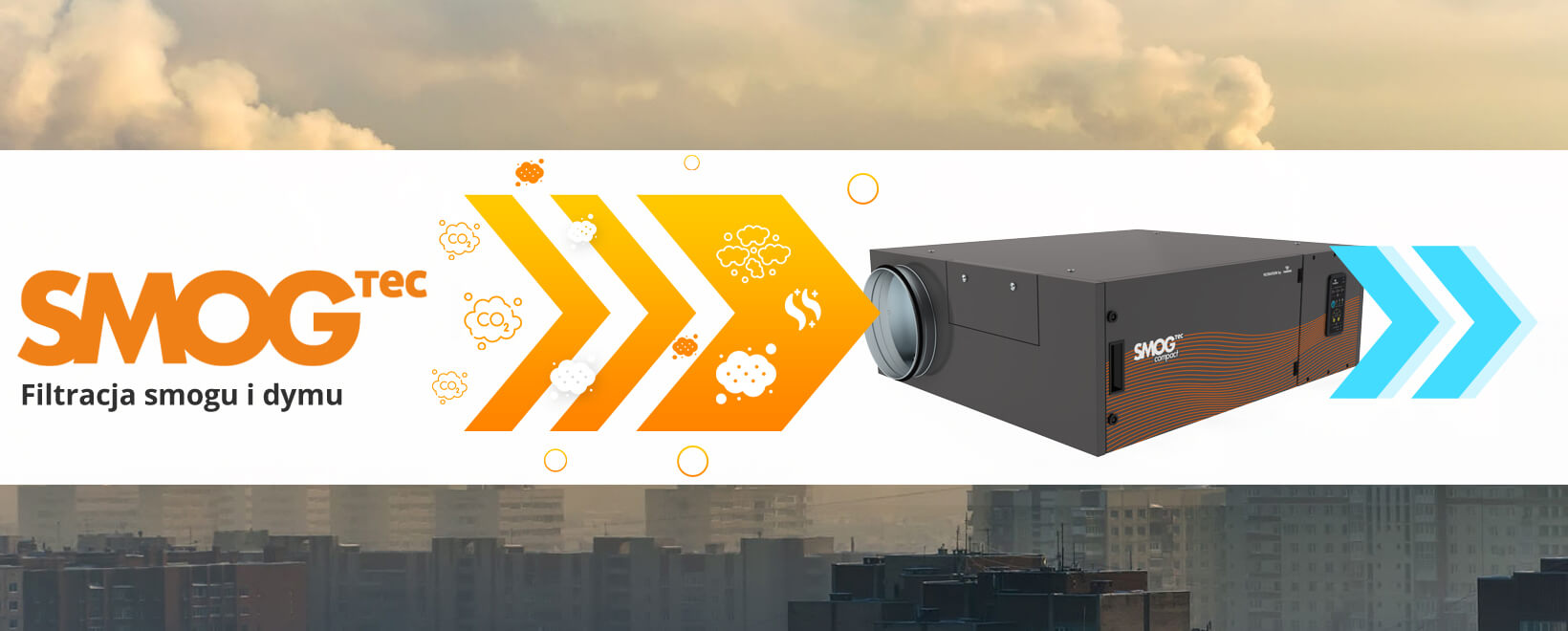

SMOGtec Compact 3.0 R

Opis

Opis

Urządzenia aktywne wyposażone są we wbudowany wentylator wspomagający przepływ powietrza przez materiały filtracyjne.

W efekcie czego praca urządzeń SMOGtec nie wprowadza oporów hydraulicznych do instalacji wentylacyjnych. Urządzenie dokładnie oczyszcza powietrze z zawartych w nim cząstek stałych znajdujących się w dymach a następnie pochłania związki chemicznie i dezodoryzuje powietrze dostarczane do budynków. Specjalnie dobrane maty filtracyjne oraz złoża węgla aktywowanego zapewnią efektywne oczyszczanie powietrza ze smogu i dymów.

Model	Długość	Szerokość	Wysokość
Compact 3.0 R	895mm	780mm	300mm
Compact 6.0 R	895mm	640mm	500mm

Wymiary nie uwzlędniają długości przyłączy nyplowych, która wynosi 45 mm

Przeznaczenie

• oczyszczanie i uzdatnianie powietrza nawiewnego do budynków oraz pomieszczeń przeznaczonych do przebywania ludzi
• oczyszczanie powietrza zewnętrznego dostarczanego centralnie do budynków przez instalacje wentylacyjne
• lokalizacja montażowa urządzenia to kanał czerpny pomiędzy czerpnią powietrza a
  centralą wentylacyjną (rekuperatorem) lub instalacja nawiewna
• filtracja powietrza zanieczyszczonego dymem, smogiem, aerozolami

Główne parametry

Smog i dym

filtrowane medium to dymy i smog

Wentylator

wbudowany wentylator

Regulacja

5 stopniowa ręczna regulacja wydajności wentylatora

Praca

praca filtracji w trybie selektywnym dla całego strumienia powietrza
w zależności od jakości powietrza zasysanego

Automatyzacja

automatyczna płynna regulacja wydajności wentylatora

Filtracja

3 stopniowa filtracja

Jakość

stała kontrola jakości powietrza i automatyczne włączanie filtracji
w przypadku wzrostu zanieczyszczeń

Zasady działania

Przez urządzenie zamontowane w instalacji wentylacyjnej przepływa powietrze. Jakość powietrza jest badana i monitorowana w trybie ciągłym. W trybie AUTO urządzenie samo podejmuje decyzje o potrzebie włączenia lub wyłączenia filtracji. W przypadku kontaktu z powietrzem czystym urządzenie nie włącza filtracji pozostając w trybie czuwania. Cały strumień przepływającego powietrza wymuszanego przez instalacje kierowany jest na komorę swobodnego przepływu BY-PASS, przez którą przepływa niezabrudzone.

W przypadku kontaktu z powietrzem zanieczyszczonym urządzenie automatycznie kieruje powietrze na sekcje filtracji włączając wentylator na biegu dopasowanym do aktualnego strumienia powietrza w instalacji. W trybie MANUAL filtracja oraz bieg wentylatora są włączane i ustawiane ręcznie przez użytkownika za pomocą panelu sterującego. Urządzenie realizuje filtracje monitorując stan zabrudzenia poszczególnych filtrów indywidualnie. Istnieje też możliwość zdalnego włączania i wyłączania urządzenia. W trybie OFF filtracja i wentylator są wyłączone a powietrze jest kierowane na komorę BY-PASS przez którą swobodnie przepływa. Monitoring jakości powietrza odbywa się nadal oraz jest sygnalizowany diodami na panelu.

Do zastosowania obiektach

Domy
i apartamenty

Budynki, pomieszczenia biurowe i handlowe

obiekty do czasowego przebywania ludzi

Strefy i obiekty ciągle narażone na ekspozycje na zanieczyszczenie

Sterowanie

Panel sterowania MIDI

Panel sterowania typ MIDI to sterownik kontrolny zarządzający praca urządzenia filtracyjnego wyposażonego we wbudowany wentylator. Jest stosowany w urządzeniach aktywnych z serii Compact 3.0 i 6.0 takich jak ALERtec, ODORtec, SMOGtec.

zobacz więcej

Panel sterowania MINI

Panel sterowania typ MINI to sterownik kontrolny zarządzający praca urządzenia. Jest stosowany w urządzeniach aktywnych z serii Module 10.0 i 16.0 takich jak ALERtec, ODORtec, SMOGtec.

zobacz więcej
